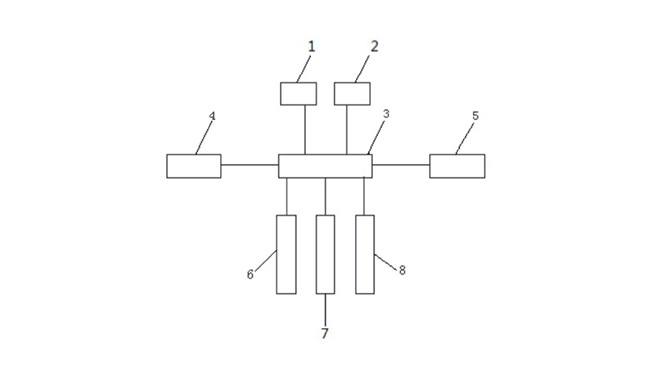

一种组合式温湿度记录仪 用于纺织厂细纱车间有空调区域的环境监测，其包括主控模块，主控模块分别连接有温湿度测量模块、粉尘浓度测量模块、输入模块、内存模块、外存模块、显示模块和通信接口。粉尘浓度测量模块和温湿度测量模块的共同使用能够实时监测空气温湿度和纺织粉尘浓度，为纺织厂 PLC 空调自控系统提供更加具体可靠的空气参数，从而适时地调节空调系统的送风量和送水量，在提高车间生产环境质量的同时达到了高效节能的效果。 其特征在于，用于纺织厂细纱车间有空调区域的环境监测，其包括主控模块(3)，主控模块(3)分别连接有温湿度测量模块(1)、粉尘浓度测量模块 (2)、输入模块 (4)、内存模块 (5)、外存储模块 (6)、显示模块 (7) 和通信接口(8)；所述主控模块 (3) 采用 ATmega16；所述输入模块 (4) 采用电容触摸屏；所述内存模块所述外存储模块 (6) 采用 micro SD128G 卡。 2. 根据权利要求 1 所述的一种组合式温湿度和粉尘浓度记录仪，其特征在于，所述温湿度检测模块 (1) 采用 HSU-07J6T 温湿度传感器。 所述粉尘浓度检测模块 (2) 采用 GP2Y1010AU0F 粉尘传感器。所述显示模块 (7) 采用 LED 显示屏。

目的在于提供一种组合式温湿度和粉尘浓度记录仪，解决了现有技术中存在的忽略对粉尘浓度的测量造成的无法为纺 织厂 PLC 空调自控系统提供精确的空气参数的技术问题。所采用的技术方案是，一种组合式温湿度和粉尘浓度记录仪，用于纺织厂细纱车间有空调区域的环境监测，其包括主控模块，主控模块分别连接有温湿度测量模块、粉尘浓度测量模块、输入模块、内存模块、外存储模块、显示模块和通信接口。特点还在于， 主控模块采用 ATmega16。 温湿度检测模块采用 HSU-07J6T 温湿度传感器。 粉尘浓度检测模块采用 GP2Y1010AU0F 粉尘传感器。 输入模块采用电容触摸屏。 内存模块采用 LPC2292FBD144flash 存储器。 外存储模块采用 micro SD128G 卡。 显示模块采用 LED 显示屏。 本实用新型的有益效果在于：本实用新型的组合式温湿度和粉尘浓度记录仪的粉尘浓度测量仪，可以实现对纺织厂细纱车间粉尘浓度的实时监测，监测数据经 PLC 控制器分析后可以控制纺织细纱车间内的粉尘浓度，从源头上控制了产生“煤灰纱”的主要因素，在很大程度上解决了产生“煤灰纱”的问题。因此，本实用新型的组合式温湿度和粉尘浓度控制仪中粉尘浓度测量模块和温湿度测量模块的共同使用能够实时监测空气温湿度和纺织粉尘浓度，为纺织厂 PLC 空调自控系统提供更加具体可靠的空气参数，从而适时地调节空调系统的送风量和送水量，在提高车间生产环境质量的同时达到了高效节能 的效果。
