温湿度记录仪主机研发资料

您所在的位置:堃堃首页资料中心温湿度记录仪主机研发资料

基于STM32的温湿度记录仪

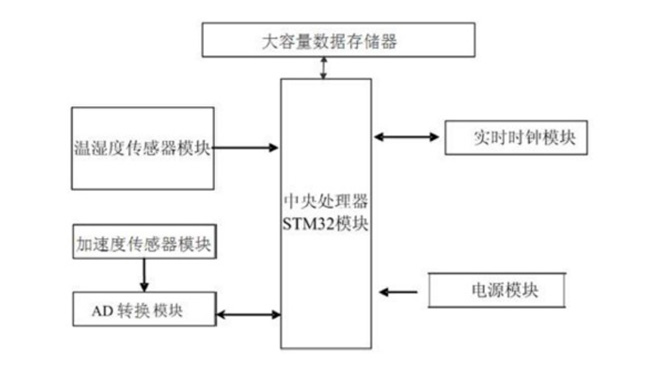

基于STM32的温湿度记录仪 包括中央处理器模块、与中央处理器模块数据输入端连接,用于采集运输环境数据的温湿度传感器模块、与中央处理器模块数据输入端连接的AD转换模块,AD转换模块的输入端与加速度传感器模块的输出端连接、与中央处理器模块连接的大容量数据存储器、与中央处理器模块连接,提供时钟信号的实时时钟模块及为整个系统提供电能的电源模块。本发明利用加速度传感器提供包装物的振动信息、温湿度传感器采集包装物的环境温湿度、对运输过程中的振动、冲击、跌落状态进行实时监测与记录,通过分析对运输方式与包装性能进行评估。 其特征在于包括中央处理器模块、与中央处理器模块数据输入端连接,用于采集运输环境数据的温湿度传感器模块、与中央处理器模块数据输入端连接的 AD 转换模块,AD 转换模块的输入端与加速度传感器模块的输出端连接,将加速度传感器模块采集的运输环境加速度模拟值转换为数字信号发送给中央处理器模块、与中央处理器模块连接的大容量数据存储器、与中央处理器模块连接,提供时钟信号的实时时钟模块及为整个系统提供电能的电源模块。所述中央处理器模块采用高性能的STM32F103ZE。所述加速度传感器模块具体采用三个 ADI 公司开发的 ADXL001。所述温湿度传感器模块采用 SHT11。所述大容量数据存储器选用 NandFlash 数据存储器为三星 K9F1G08U0B。所述实时时钟模块采用 DS1307。所述 AD 转换模块采用基于 TI 公司推出的 ADS8341 模块。


基于STM32的温湿度记录仪


其技术问题是采取以下技术方案实现的 : 一种基于 STM32 的运输状态环境综合记录仪系统,包括中央处理器模块、与中央处理器模块数据输入端连接,用于采集运输环境数据的温湿度传感器模块、与中央处理器模块数据输入端连接的 AD 转换模块,AD 转换模块的输入端与加速度传感器模块的输出端连接,将加速度传感器模块采集的运输环境加速度模拟值转换为数字信号发送给中央处理器模块、与中央处理器模块连接的大容量数据存储器、与中央处理器模块连接,提供时钟信号的实时时钟模块及为整个系统提供电能的电源模块。[0006] 而且,所述中央处理器模块采用高性能的STM32F103ZE。而且,所述加速度传感器模块具体采用三个 ADI 公司开发的 ADXL001。 而且,所述温湿度传感器模块采用 SHT11。 而且,所述大容量数据存储器选用 NandFlash 数据存储器为三星 K9F1G08U0B。而且,所述实时时钟模块采用 DS1307。 而且,所述 AD 转换模块采用基于 TI 公司推出的 ADS8341 模块。
